🔥목차🔥

🍓 안드로이드 아키텍처 컴포넌트 (AAC)

🍓 MVC 와 MVVM 차이점

🍓 MVVM 패턴

🍓 MVVM 장점

🐥 실습 - MVVM 패턴, Repository, BataBinding 적용



이어지는 시리즈

👉 [Android] MVVM 패턴 적용해보며 배우기(2) - RxJava2

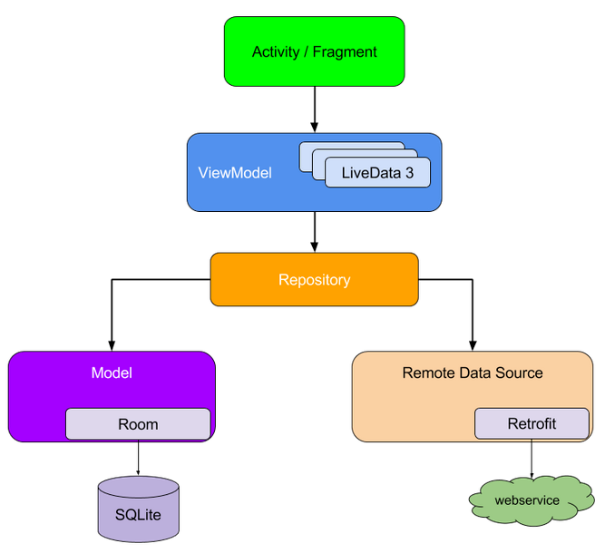

안드로이드 아키텍쳐 컴포넌트

  • 안드로이드 아키텍쳐 컴포넌트(Android Architecture Components, AAC)

  • 라이브러리 모음

    • 앱 구조를 더 튼튼하도록

    • 테스트에 용이하도록

    • 유지 보수성이 뛰어나도록

  • 모듈화된 코딩을 돕기 위해 Databinding, LiveData, ViewModel 등의 유용한 라이브러리를 제공

    이러한 라이브러리의 모음은 MVVM 패턴의 구조의 설계에 최적화되어 있다.

View - 뷰

  • UI Controller를 담당하는 Activity, Fragment이다.

  • 화면에 무엇을 그릴지 결정하고, 사용자와 상호작용한다.

  • 데이터의 변화를 감지하기 위한 옵저버를 가지고 있다.

ViewModel - 뷰모델

  • 뷰모델은 UI를 위한 데이터를 가지고 있다.

  • 구성(configuration)이 변경되어도 살아남는다. (예를 들어 화면 회전이라던가, 언어 변경 등)

  • AsyncTask는 액티비티나 프래그먼트의 생명 주기에서 자유로울 수 없지만,

    뷰모델은 뷰와 분리되어 있기 때문에 액티비티가 Destroy 되었다가 다시 Create 되어도 종료되지 않고 데이터를 여전히 가지고 있다.

LiveData - 라이브데이터

  • 관찰이 가능한(Observable) 데이터 홀더 클래스이다.
  • 뷰에서 뷰모델의 라이브데이터를 관찰하게 되면 데이터가 변경될 때 내부적으로 자동으로 알려주게 된다.
  • 액티비티나 프래그먼트의 생명 주기를 인지한다. 즉, 액티비티가 화면 위에 활성화되어 있을 때에만 UI변경 등의 기능을 동작하게 되고, Destroy 된 상태에서는 동작하기 않기 때문에 메모리 릭의 발생을 줄여준다.

Repository - 리포지토리

  • 뷰모델과 상호작용하기 위해 잘 정리된(Clean) 데이터 API를 들고 있는 클래스이다.

  • 앱에 필요한 데이터 (내장DB or 외부DB) 를 가져온다.

    뷰모델은 DB나 서버에 직접 접근하지 않고, 리포지토리에 접근하는 것으로 앱의 데이터를 관리한다.

Room - 룸

  • SQLite 데이터베이스를 편하게 사용하게 해주는 라이브러리이다.
  • SQLite의 코드를 직접 작성하는 경우, 직접 테이블을 Create 하거나 쿼리문을 일일이 변수를 통해 작성해주어야 했지만, Room을 쓰면 조금 더 직관적이고 편리하게 DB를 사용할 수 있다.

아키텍처 적용 전의 문제점

액티비티에 기능을 붙이다보면 액티비티가 무거워지거나 혹은 종속성이 너무 강해

테스트가 힘들고 유지보수가 어려워진다.

MVVM 패턴

View - ViewModel - Model 을 이용해 각각의 역할을 분리하여

가독성과 재사용성을 높인 디자인 패턴으로 종속성 및 유지보수의 어려움을 해소해준다.

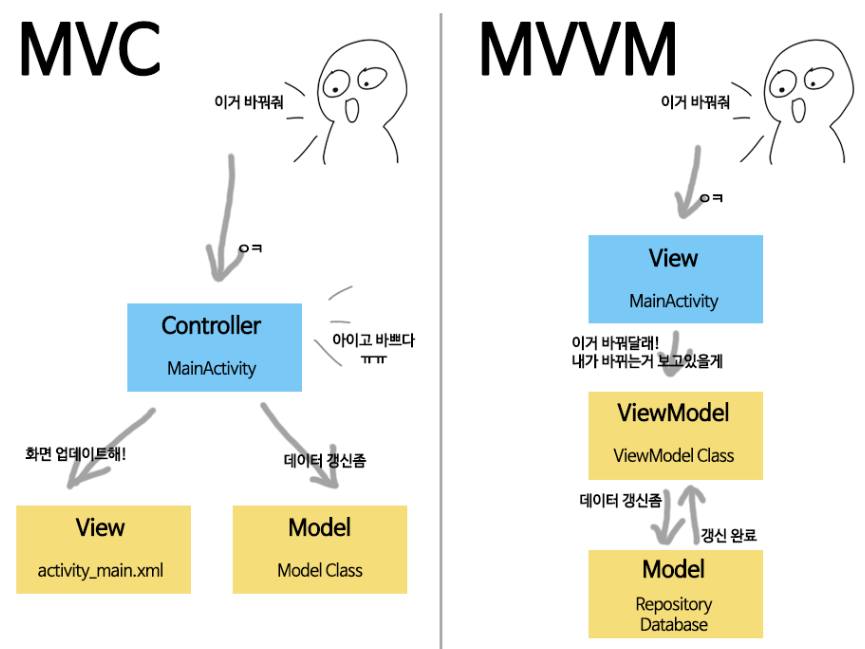

MVC와 MVVM 차이점


  • MVC (Model - View - Controller)

    • Controller

      Activity 부분에서 View에게는 화면 업데이트, Model에게는 데이터 갱신을 알리며

      View와 Mdel을 연결해주며 비즈니스 로직을 처리하기 위해 많은 일을 해야한다.

    • View

      activity_main.xml 화면 부분으로 UI 역할 담당한다.

    • Model
      Model class로 비즈니스 로직에서의 알고리즘, 데이터 드의 기능 처리한다.

  • MVVM (View - ViewModel - Model)

    • View

      Activity 역할을 담당하고 UI를 갱신하는 역할에만 충실히 한다.
      ​ 뷰모델을 관찰(Observe) 한다.
      ​ 따라서, 데이터의 변화를 알아차리고 자동으로 화면을 갱신할 수 있다.

    • ViewModel

      Model에게 데이터 갱신 처리를 요청하고 잘 정리된 데이터를 참조한다.

    • Model

      Repository, DataBase 부분으로 데이터 처리 역할을 한다.

MVVM 장점

1. 뷰가 데이터를 실시간으로 관찰한다

LiveData (=Observable 패턴) 을 이용해 DB를 관찰하고 자동으로 UI를 갱신한다.

직접 뷰를 바꾸어주는 번거로움을 없애고 데이터와 불일치할 확률이 줄인다.

2. 생명주기로부터 안전하여 메모리 릭을 방지할 수 있다

뷰모델을 통해 데이터를 참조하기 때문에 액티비티/프래그먼트의 생명주기를 따르지 않는다.

​ => 화면전환과 같이 액티비티가 파괴된 후 재구성 되어도 뷰모델이 데이터를 홀드하고 있기 때문에

​ 영향을 받지 않는다.

뷰가 활성화되어있을 경우에만 작동하기 때문에 불필요한 메모리 사용을 줄일 수 있다.

*3. 기능별로 모듈화되어 있어 역할 분리를 할 수 있고 유닛 테스트에 한결 용이해진다. *

  • 내장 DB를 통째로 바꾸고 싶다고 할 때, 뷰나 다른 코드에 깊게 종속돼있지 않아 DB 교체가 쉽다.

  • 뷰모델과 뷰가 1:n 연결이 가능하다.

    따라서, 뷰모델에 하나의 메소드를 구현해 놓으면

    A 액티비티든 B 액티비티든 여러 뷰에서 호출해 재사용하기 편리하다.

실습 - MVVM 패턴, Repository, DataBinding 적용

얼리버디 프로젝트에 MVVM 아키텍처를 적용해 공부한 내용을 익혀보려 한다.

SignupActivity.kt

var vm: SignupViewModel = SignupViewModel()

lateinit var binding : ActivitySignupBinding

override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        //setContentView(R.layout.activity_signup)

        binding = DataBindingUtil.setContentView(this, R.layout.activity_signup)
        makeController()

        binding.signupActivity = this

        addObserverableData()
    }

...

fun communication(id: String, pw: String) {
        var jsonObject = JSONObject()
        jsonObject.put("userId", id)
        jsonObject.put("userPw", pw)


        val body = JsonParser().parse(jsonObject.toString()) as JsonObject
        vm.viewCommunicate(body)
    }

     fun click() {
         communication(id, pw)
    }

    private fun View.showOrInvisible(show: Boolean) {
        visibility = if (show) {
            View.VISIBLE
        } else {
            View.INVISIBLE
        }
    }



    private fun idDuplicate(){
        act_signup_tv_id_ment.showOrInvisible(true)

    }

    private fun addObserverableData(){
        vm.isSuccessNetwork.observe(
            this, Observer {
                if(it){
                    val intent = Intent(this@SignupActivity, SignupSuccessActivity::class.java)
                    startActivity(intent)
                }else{
                    idDuplicate()
                }
                }
        )

        vm.wifiDisconnect.observe(
            this, Observer {
                val intent = Intent(this@SignupActivity, SignupFailActivity::class.java)
                startActivity(intent)
            }
        )
    }

}

SignupViewModel.kt

class SignupViewModel : ViewModel() {
    val signupRepository = SignupRepository()

    internal val disposables = CompositeDisposable()

    val isSuccessNetwork = MutableLiveData<Boolean>()
    val wifiDisconnect = MutableLiveData<Unit>()

    fun viewCommunicate(jsonObject: JsonObject) {

        val body = JsonParser().parse(jsonObject.toString()) as JsonObject
        Log.d("test", "postUserData body : " + body)

        signupRepository.signUp(body = body,
            onResponse = {
                //고차함수로 구현, it으로 response에 바로 접근 가능
                if (it.isSuccessful) {
                    val intent = Intent(this, SignupSuccessActivity::class.java)
                    startActivity(intent)
                    isSuccessNetwork.value = true

                } else { //아이디 중복
                    isSuccessNetwork.value = false

                    Log.d("test", "아이디중복: " + it.message())
                }

            }, onFailure = {
                //고차함수로 구현, it으로 t에 바로 접근 가능
                Log.d("test", "통신 실패 error : " + it.toString())
                wifiDisconnect.value = Unit
                val intent = Intent(this@SignupActivity, SignupFailActivity::class.java)
                startActivity(intent)
            }
        )
    }
}

SignupRepository.kt

class SignupRepository{
    val retrofitRemoteDataSource: RemoteDataSource = RemoteDataSourceImpl() //인스턴스 생성
    fun signUp(
        jsonObject: JsonObject,
        onResponse: (Response<PostSignupData>) -> Unit,
        onFailure: (Throwable) -> Unit
    ){
        //생성한 인스턴스로 RempteDataSourceImpl에 구현해놓은 함수 실행
        retrofitRemoteDataSource.signUp(jsonObject, onResponse, onFailure)
    }
}

PostSignupData.kt

data class PostSignupData (
    @SerializedName("status")
    val status: Int,
    @SerializedName("data")
    val idx: Int,
    @SerializedName("message")
    val message: String
)

AndBuddyService.kt

interface AndBuddyService {
    @POST("/users/signup")
    fun postSignupUser(
        @Body() body: JsonObject
    ): Call<PostSignupData>
}

AndBuddyServiceImpl.kt

object AndBuddyServiceImpl {
    private const val BASE_URL = "http://서버주소:3456/"

    private val okHttpClient: OkHttpClient =
        OkHttpClient.Builder().addInterceptor(CookiesIntercepter())
            .addNetworkInterceptor(CookiesIntercepter()).build()

    private val retrofit: Retrofit =
        Retrofit.Builder().baseUrl(BASE_URL).client(
            okHttpClient
        )
            .addConverterFactory(GsonConverterFactory.create())
            .build()

    val service: AndBuddyService = retrofit.create(
        AndBuddyService::class.java)
}

RemoteDataSource.kt

interface RemoteDataSource { //필요한 함수들을 모아서 정의하는 인터페이스
    fun signUp(jsonObject: JsonObject, //post에 필요한 값을 보낼 body
               onResponse: (Response<PostSignupData>) -> Unit, //통신 성공시 수행할 함수
               onFailure: (Throwable) -> Unit) //통신 실패시 수행할 함수
}

RetmoteDataSourceImpl.kt

class RemoteDataSourceImpl : RemoteDataSource { //RemoteDataSource를 상속받는 클래스
    override fun signUp(
        jsonObject: JsonObject,
        onResponse: (Response<PostSignupData>) -> Unit,
        onFailure: (Throwable) -> Unit
    ) {
        AndBuddyServiceImpl.service.postSignupUser(jsonObject).enqueue(object : //enqueue 함수 실행
            Callback<PostSignupData> {
            override fun onFailure(call: Call<PostSignupData>, t: Throwable) { //통신 실패시 실행되는 함수 구현
                onFailure(t)
            }

            override fun onResponse( //통신 성공시 실행되는 함수 구현
                call: Call<PostSignupData>,
                response: Response<PostSignupData>
            ) {
                onResponse(response)
            }
        })
    }
}

build.gradle (Module: app)

android {

    ...

    dataBinding {
        enabled = true
    }

}

dependencies {

    ...

    //Retrofit 라이브러리 : https://github.com/square/retrofit
    implementation 'com.squareup.retrofit2:retrofit:2.6.2'
    //Retrofit 라이브러리 응답으로 가짜 객체를 만들기 위해
    implementation 'com.squareup.retrofit2:retrofit-mock:2.6.2'

    //객체 시리얼라이즈를 위한 Gson 라이브러리 : https://github.com/google/gson
    implementation 'com.google.code.gson:gson:2.8.6'
    //Retrofit 에서 Gson 을 사용하기 위한 라이브러리
    implementation 'com.squareup.retrofit2:converter-gson:2.6.2'

    //okHttp
    implementation 'com.squareup.okhttp3:logging-interceptor:3.8.1'
    implementation 'com.squareup.okhttp3:okhttp:3.8.1'

    //리사이클러뷰 라이브러리
    implementation 'androidx.recyclerview:recyclerview:1.1.0-alpha06'
  }

통신을 위한 퍼미션을 주기 위해 2가지를 추가해줘야한다.

1) AndroidManifest.xml

해당 코드를 추가해줘야 한다.

 <uses-permission android:name="android.permission.ACCESS_FINE_LOCATION" />
 <uses-permission android:name="android.permission.INTERNET" />

2) CookiesIntercepter.kt

class CookiesIntercepter : Interceptor {
    override fun intercept(chain: Interceptor.Chain): Response {
        val request =
            chain.request().newBuilder().header("Content-Type", "application/json")
                .build()
        return chain.proceed(request)
    }
}

참고 [Android] MVVM Part.2

해당 블로그에 설명이 매우 잘 되어있어서 공부 후 정리하는데 많은 도움이 되었다.
